数据中心谐波的产生及危害来源：东升耘智 时间：2019-09-03 14:19
电气产品正常工作时使用固定频率的电波，称之为基波，如我国民用交流电源的基波频率为50Hz。凡伴随着基波产生的其他频率的波，统称为谐波，谐波频率一般是基波频率的整数倍。
谐波的表征，除了频率之外，还有电流和电压两个参数，这就是谐波电流和谐波电压了。
1.数据中心谐波产生原因
谐波的表征，除了频率之外，还有电流和电压两个参数，这就是谐波电流和谐波电压了。
1.数据中心谐波产生原因
机房非线性电力设备在工作时均会产生谐波，如UPS、空调、变压器、变频器等有变压、整流、逆变电力变换的电子设备都会产生谐波。尤其是UPS和整流变频设备再没有安装滤波器或没有采用12脉冲整流器时会产生较大谐波电流，向电网系统倒送，致使电网系统波形畸变，电能质量下降。
2.主要危害
2.主要危害
（1）谐波会使发、变电和用电设备效率降低；影响电力测量的准确性 。
（2）谐波电流在电缆导体中流过时，会比正常使用时所测的电流大，因而导致电缆发热，载流量下降，影响系统安全运行；
（3）可造成电力电子开关误动作，影响电机正常运行。
（4）对通信线路造成干扰，误码率增大，对服务器、计算机设备造成数据丢失或死机。
以某客户为例，安装使用4台某品牌 200KVA UPS组成1+1并机双母线系统给机房负载供电，开机后设备运行正常。在第三方测评公司对机房电能质量检测时发现UPS总输入柜前端市电电流谐波较大。联系UPS厂家现场再次测试后，通过加装滤波器对谐波电流进行治理。
现场谐波治理测试数据如下：
在UPS内部的滤波器未接入前，用福禄克345电能质量分析仪测试，结果为：电压谐波4.7%，电流谐波49.3%，5次谐波较大，与第三方评测公司测试数据基本一致。

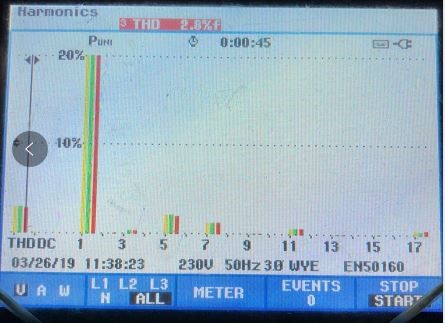

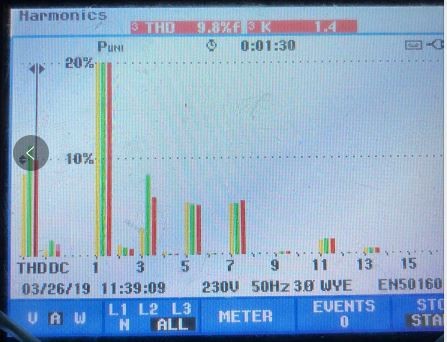

UPS滤波器接入后，设置滤波器在任意负载下均开启滤波功能，测试结果为：电压谐波2.8%，电流谐波9.8%。谐波电流降低非常明显，效果很好，谐波问题得到很好解决。

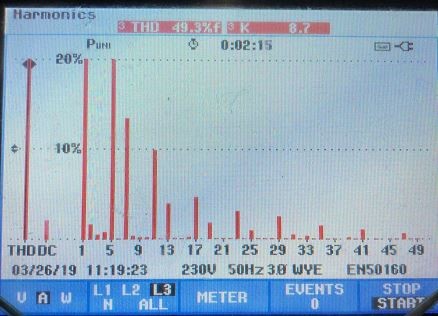

滤波器未接入前测试照片：
（2）谐波电流在电缆导体中流过时，会比正常使用时所测的电流大，因而导致电缆发热，载流量下降，影响系统安全运行；
（3）可造成电力电子开关误动作，影响电机正常运行。
（4）对通信线路造成干扰，误码率增大，对服务器、计算机设备造成数据丢失或死机。
以某客户为例，安装使用4台某品牌 200KVA UPS组成1+1并机双母线系统给机房负载供电，开机后设备运行正常。在第三方测评公司对机房电能质量检测时发现UPS总输入柜前端市电电流谐波较大。联系UPS厂家现场再次测试后，通过加装滤波器对谐波电流进行治理。
现场谐波治理测试数据如下：
在UPS内部的滤波器未接入前，用福禄克345电能质量分析仪测试，结果为：电压谐波4.7%，电流谐波49.3%，5次谐波较大，与第三方评测公司测试数据基本一致。
UPS滤波器接入后，设置滤波器在任意负载下均开启滤波功能，测试结果为：电压谐波2.8%，电流谐波9.8%。谐波电流降低非常明显，效果很好，谐波问题得到很好解决。
滤波器未接入前测试照片：
